Um die Breite der Anfangortplatte zu bestimmen, trägt man die Brustkante einer Deckplatte an die Kopflinie an.

Durch Abtragung von 21cm in Richtung Ortkante erhält man die passende Breite der ersten Anfangortplatte.

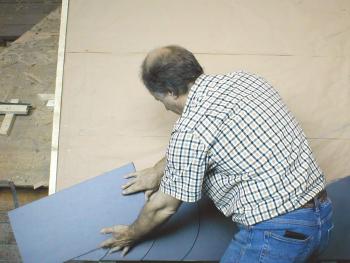

Anhalten der 1. Anfangortplatte und abzeichnen der Ortkante.
Die Anfangortplatte erhält ortseitig eine gerade Kante und traufseitig eine runde Rückenführung.

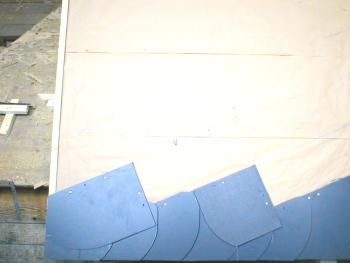

Durch die vorherige Einteilung passt der Deckverbund.

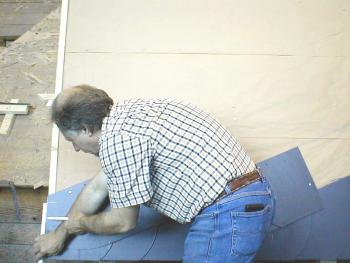

Für die Stichplatte wird die erforderliche Gebindelinie mit Hilfe einer Ortplatte angetragen.

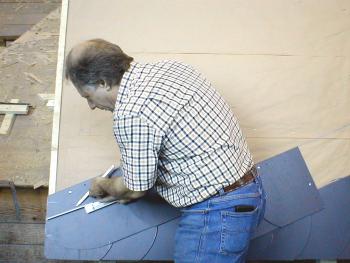

Die Abmessung der folgenden Stichplatte ist wie folgt vorzunehmen:
   * vom Kopf der unteren Ortplatte 2cm in Richtung Gebindelinie abtragen
   * Reststrecke bis zur Gebindelinie messen
... und dann 2 x auf die Gebindelinie auftragen.

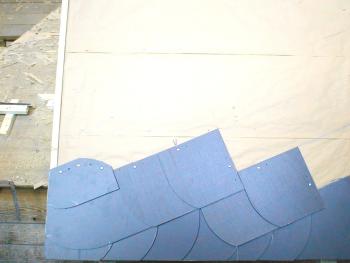

Die Höhe der Stichplatte orientiert sich an der folgenden Gebindelinie.

Die Breite der Stichplatte verläuft bis zum folgenden Deckplatten-rücken.

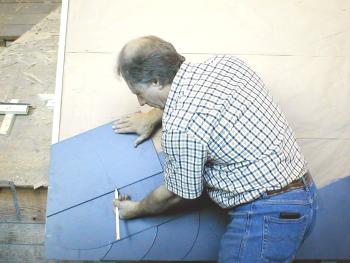

Die angezeichneten Punkte an ort und Gebindelinie begrenzen den Bogen der Stichplatte.

Die folgende Ortplatte wird auf die nötige Breite gestutzt, der Fersenpunkt wird angetragen und 7cm (Beginn Ende Stichplattenbogen) an der Ortkante angezeichnet.

Diese Punkte bilden die äußere Begrenzung des Ortplattenrückens

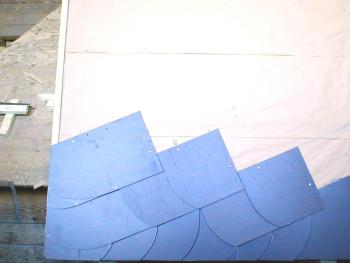

Ein fertig eingedeckter Anfangort
